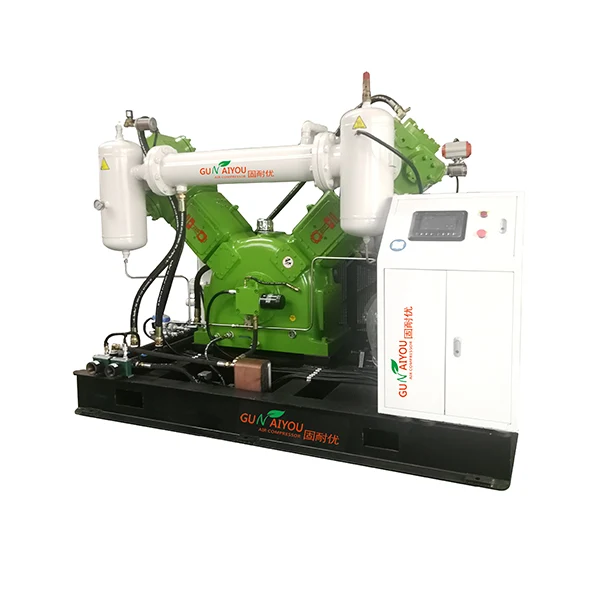

Taike est un fabricant et fournisseur chinois réputé avec des années d'expérience spécialisée dans la production de machines à pression moyenne sans huile à trois étages de type V. Nous espérons établir des liens commerciaux avec vous. Le système d'entraînement principal d'un compresseur de piston est généralement un système complexe composé de multiples mécanismes de bielle en parallèle, et la simulation dynamique est très complexe. Il existe deux types typiques: le système de roulement glissant du vilebrequin et le système de roulement de roulement de vilebrequin. Les chercheurs au pays et à l'étranger ont fait beaucoup de travail sur l'analyse dynamique du système de roulement de glissement du vilebrequin. La méthode de recherche adoptée est principalement pour prendre le système de roulement de vilebrequin en tant qu'objet de recherche, résoudre simultanément les équations de contrôle dynamique, calculer l'équation de Reynolds de la force de réaction de roulement et diverses équations de contraintes. Des logiciels de simulation dynamique tels que Adams sont devenus un outil efficace pour résoudre les problèmes dynamiques du système de roulement de vilebrequin, ce qui peut réduire considérablement la charge de travail de programmation de calcul de simulation. L'utilisation du logiciel Adams pour résoudre les problèmes de dynamique du système mécanique est devenue une méthode courante d'analyse de la dynamique du système mécanique. Le système d'entraînement principal du compresseur de type W est principalement le système de roulement de roulement de vilebrequin, qui est principalement composé de vilebrequin, de roulement de roulement, de bielle et de piston. En utilisant le logiciel Adams et son programme d'interface externe, la dynamique du système de roulement de roulement d'arbre droit est étudiée, mais l'analyse de la dynamique du système de roulement de roulement de vilebrequin n'a pas été signalée.
Modèle |
MODE FAD de capacité d'échappement (m³ / min) |
Pression d'échappement (MPA) |
Puissance du moteur (KW) |
Le nombre de révolutions de vilebrequin (RPM) |
poids (Kg) |
Dimensions (mm) |
GV3-360 |
6 |
4.2 |
55 |
480 |
4500 |
2700x1500x1850 |
GV3-480 |
8 |
4.2 |
75 |
580 |
4800 |
2700x1500x1850 |
GV3-600 |
10 |
4.2 |
90 |
680 |
5300 |
2700x1500x1850 |
GV3-720 |
12 |
4.2 |
110 |
740 |
5600 |
2700x1500x1850 |
Note:
La taille et le poids de la machine seront ajustés en fonction des conditions de travail spécifiques, des paramètres de pression ou d'écoulement plus élevés ne sont pas répertoriés.
Les données de décharge sont basées sur la pression d'entrée standard 1 bar G / 14,5 psig et la température d'entrée de 20 ℃ (68 ° F) Veuillez contacter le technicien de Taike Machinery Company pour la sélection dans une zone à haute altitude ou un environnement de fonctionnement à haute température.
