Étant un fabricant compétent, Taike vise à vous offrir un réservoir de gaz de premier ordre. Nous vous promettons de vous fournir le meilleur support après-vente et la livraison rapide. Structure des conteneurs pour le stockage du gaz dans des projets d'approvisionnement en gaz urbain. Le rôle du conteneur est indiqué dans le réservoir de stockage de gaz, qui est également utilisé dans des industries telles que le pétrole, la chimie et la métallurgie. Selon la pression de stockage du gaz, il est divisé en deux types: basse pression et haute pression. Le premier est divisé en type humide et type sec en fonction de sa structure.
La partie inférieure est un réservoir d'eau, et la partie supérieure a plusieurs sections de tour en forme de manchon soulevées soudées par des plaques en acier. La section de la tour monte et tombe avec le changement de capacité de stockage des gaz. Il existe des joints d'eau entre les sections de la tour pour assurer la connexion et le scellement entre les sections de la tour. Il existe deux façons de soulever et de réduire la section de la tour: type de colonne de guide et type de rail de guide en spirale. Le réservoir de stockage d'air de type de colonne de guide est équipé d'un cadre de colonne de guide avec une rigidité considérable composée de colonnes de guidage, de tiges Web transversales et de poutres annulaires autour du réservoir d'eau. La roue de guidage installée à l'extrémité supérieure de la section de la tour glisse de haut en bas le long de la colonne de guidage. Le réservoir de stockage de gaz de rail de guide en spirale est soudé avec un rail de guide en spirale avec un angle de pente de 45 ° sur la paroi extérieure de la section de la tour, et la roue guide à l'extrémité supérieure de chaque section de la tour peut tourner le long du rail de guidage pour soulever.
L'évier peut être en plaque d'acier ou en béton pré-rempli pré-rempli. En raison du poids lourd de l'eau dans le réservoir d'eau, lorsqu'il est construit sur une mauvaise fondation, une fondation de pile peut être utilisée pour empêcher le réservoir de couler trop, ou le réservoir d'eau peut être conçu en forme d'anneau pour réduire la quantité d'eau. De plus, le réservoir peut être construit dans le sol, ce qui réduit à la fois la quantité de règlement et la hauteur globale du réservoir.
Le corps du réservoir est un cylindre droit soudé de plaques en acier, avec un piston à l'intérieur, et le gaz est stocké sous le piston. Le piston monte et tombe avec la quantité de gaz stockée. Un mécanisme d'étanchéité est installé autour du piston pour empêcher le gaz stocké de s'échapper. Un poids est placé sur le dessus du piston pour obtenir la pression de stockage requise. Les méthodes d'étanchéité des réservoirs de stockage à l'air sec comprennent la scellage à l'huile, l'étanchéité des graisses et la scellage flexible des films.
Réservoir de stockage d'air étanche à l'huile. La section transversale du canon et du piston est un polygone ordinaire. Les coins du polygone sont fournis avec des montants en forme de I. La plaque murale, la plaque supérieure et la plaque inférieure du piston sont toutes composées de membres du creux pressé par des plaques en acier d'épaisseur de 5 à 6 mm, qui ont une certaine résistance à la flexion et une rigidité. La partie supérieure du piston est disposée avec une ferme dans une forme radiale, et les extrémités supérieures et inférieures de la ferme sont équipées de roues de guidage. Lorsque le piston monte et diminue, la roue de guidage glisse le long de la colonne. Un couloir en forme d'anneau est installé tous les 15 mètres environ le long de toute la hauteur du réservoir. Le mécanisme d'étanchéité est une rainure d'huile et une plaque coulissante autour du piston, et la rainure d'huile est remplie d'huile minérale pour sceller le gaz sous le piston.
Réservoir d'air scellé graisser. La section transversale du cylindre est circulaire. À l'extérieur de la paroi du cylindre, des colonnes de faisceau en I sont disposées à certaines distances, et plusieurs couloirs piétons annulaires sont installés sur toute la hauteur pour renforcer la rigidité du cylindre à parois minces. Le piston est sphérique. La surface supérieure du piston est fournie avec une ferme le long de la périphérie extérieure, et la ferme est fournie avec une roue guide sur les côtés supérieurs et inférieurs, qui glisse vers le haut et vers le bas le long du côté intérieur de la paroi cylinologique avec le levage et l'abaissement du piston. La ferme et les roues de guidage empêchent également le piston de s'incliner pendant le fonctionnement. Le mécanisme d'étanchéité du réservoir de stockage de gaz est composé d'un anneau d'étanchéité et d'un dispositif pressant pressé de tingus en coton et d'interruption en caoutchouc. La graisse est injectée entre l'anneau d'étanchéité et la plaque murale du réservoir pour améliorer les performances d'étanchéité et réduire les frictions.
Réservoir de stockage à air flexible. La forme est cylindrique, similaire au réservoir d'huile. Un piston sphérique en forme de coquille est disposé dans le réservoir. Une membrane flexible d'étanchéité est installée autour du piston, et l'autre extrémité de la membrane flexible est connectée au côté intérieur de la paroi du réservoir. De cette façon, un espace fermé est formé sous le piston, et lorsque le piston monte et tombe, le film de scellement flexible se retire en conséquence en conséquence. Un garde-corps de type manche composé de plaques ondulé en spirale est installé sur la circonférence externe de la surface supérieure du piston pour empêcher la déformation latérale du film flexible. Le corps du réservoir est fourni avec un dispositif d'équilibrage pour corriger automatiquement l'inclinaison du piston.

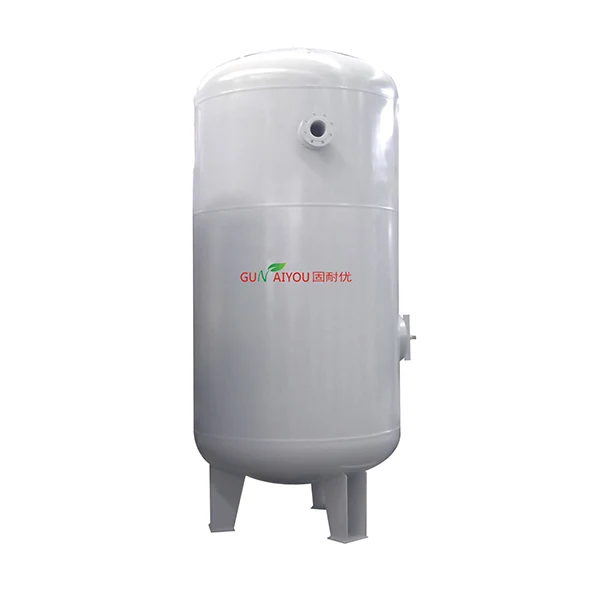

Le corps du réservoir est soudé dans une forme cylindrique ou sphérique avec des plaques en acier haute résistance de haute qualité. La consommation d'acier du réservoir sphérique est petite et la force est uniforme. Cependant, le traitement, l'installation et le soudage des réservoirs sphériques sont plus difficiles que ceux des réservoirs cylindriques. Par conséquent, ils ne sont généralement utilisés que dans des occasions à forte pression de stockage du gaz. Les deux extrémités du réservoir cylindrique utilisent des têtes elliptiques ou hémisphériques. Lorsque vous utilisez une tête elliptique, afin de rendre la force de la tête égale à celle du réservoir, le rapport des axes majeurs et mineurs de l'ellipse doit être 2: 1.
Habituellement, comme un simple récipient sous pression, le réservoir d'air de stockage d'air du compresseur d'air a toujours été considéré comme un équipement spécial relativement sûr, mais il a également certains dangers. S'il y a des problèmes de conception, de qualité de fabrication, de normes d'installation, de fonctionnement et de gestion, s'il ne répond pas aux exigences spécifiées, les dangers cachés seront enterrés et des accidents graves peuvent survenir pendant l'utilisation, entraînant des pertes et des dommages à l'équipement.
Le réservoir de stockage de gaz doit être signalé pour l'installation avant l'installation. Après l'installation, le certificat d'utilisation des navires sous pression doit être traité en fonction des exigences de l'équipement spécial et une inspection régulière doit être effectuée. Après avoir réussi l'inspection et obtenu le rapport d'inspection, il peut être mis en service. Une inspection périodique doit être effectuée en fonction du niveau de pression et de la durée de vie du réservoir de stockage de gaz, et le réservoir de stockage de gaz qui n'a pas réussi l'inspection régulière ne doit pas être utilisée. Le volume et la pression du réservoir de stockage d'air doivent répondre aux normes de conception et ne peuvent pas être configurés avec désinvolture. Un compresseur d'air est équipé d'un réservoir de stockage d'air. Le réservoir de stockage d'air de la station de compresseur d'air moulu doit éviter la lumière directe du soleil, le réservoir de stockage d'air doit avoir des trous d'inspection et la graisse dans le réservoir doit être retirée régulièrement.
